Мониторинг сильных движений грунта

Мониторинг сильных движений грунта — это специализированный сейсмический мониторинг , в рамках которого выполняется регистрация сильных движений грунта в режиме реального времени в контролируемых пунктах наблюдений (например, вдоль трассы магистрального трубопровода). Информация, содержащая результаты обработки сейсмологических данных, поставляется заказчику в оперативном режиме (время реакции ~10 сек).

Область применения

  • Эксплуатация объектов нефтегазовой инфраструктуры.
  • Эксплуатация магистральных объектов (нефтепроводы, газопроводы, ЛЭП, теплотрассы).
  • Экологическая безопасность.
  • Эксплуатация ТЭЦ, ГЭС, ГРЭС, АЭС.

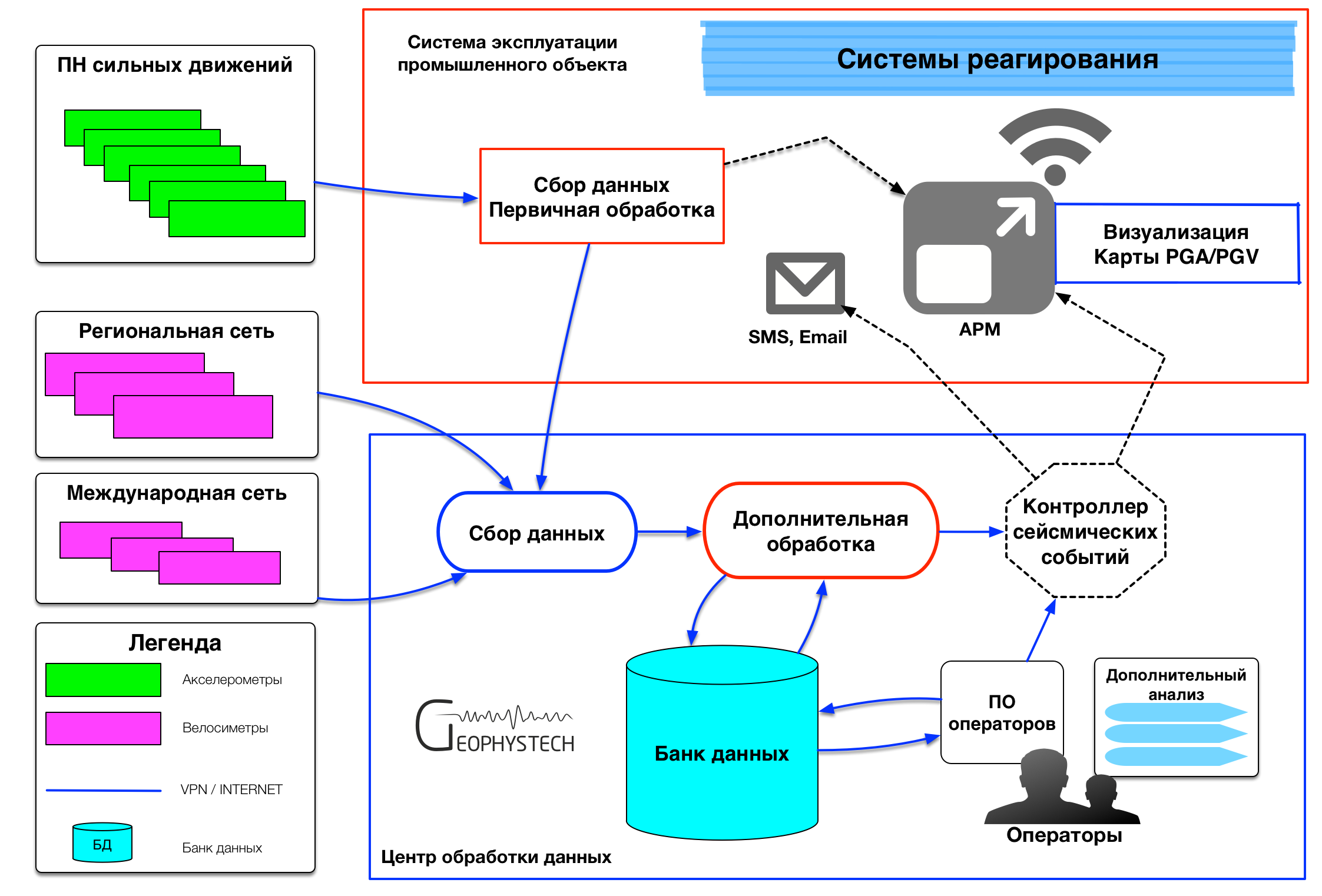

  • Общая схема организации мониторинга сильных движений грунта Общая схема организации мониторинга сильных движений грунта

    Задачи

    Главная задача наблюдений заключается в передаче извещений о возникновении потенциально опасных движений грунта в центры управления эксплуатацией промышленных объектов заказчика, а также в осуществлении оперативного автоматизированного анализа полученных сейсмических данных для прогноза сейсмических воздействий, оценки возможного ущерба и степени риска повреждения производственных объектов.

    Одной из важнейших целей проведения такого анализа является принятие решения об адекватных мерах реагирования (например, требуется ли перекрыть трубопровод, остановить работу завода после землетрясения) и о составе и объеме инспекционных работ и работ по ликвидации последствий стихийного бедствия, которые потребуется провести.

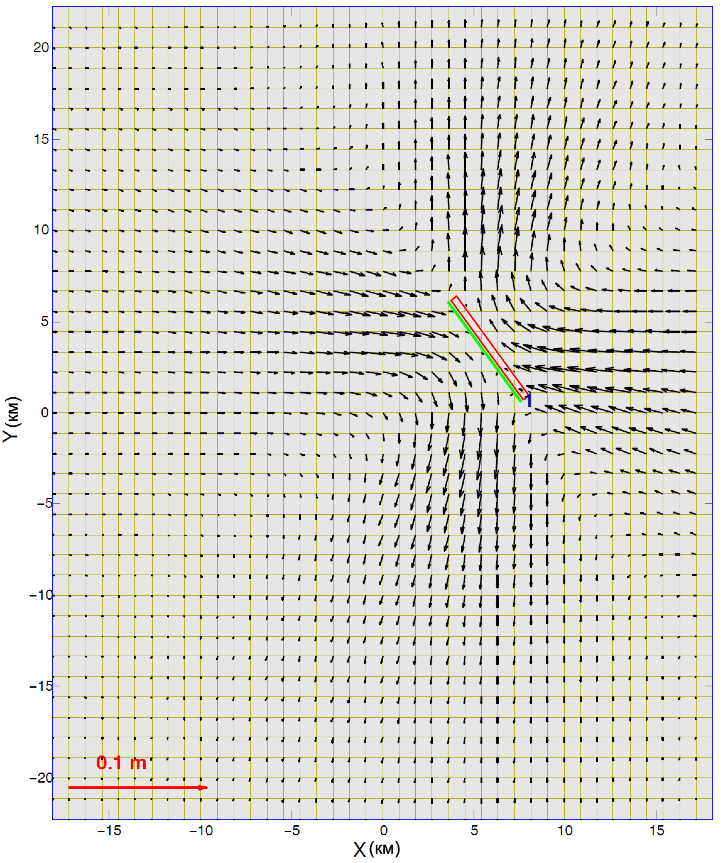

    Горизонтальные косейсмические смещения земной поверхности. Прямоугольником показана проекция модельной плоскости сейсморазрыва на земной поверхности Горизонтальные косейсмические смещения земной поверхности. Прямоугольником показана проекция модельной плоскости сейсморазрыва на земной поверхности

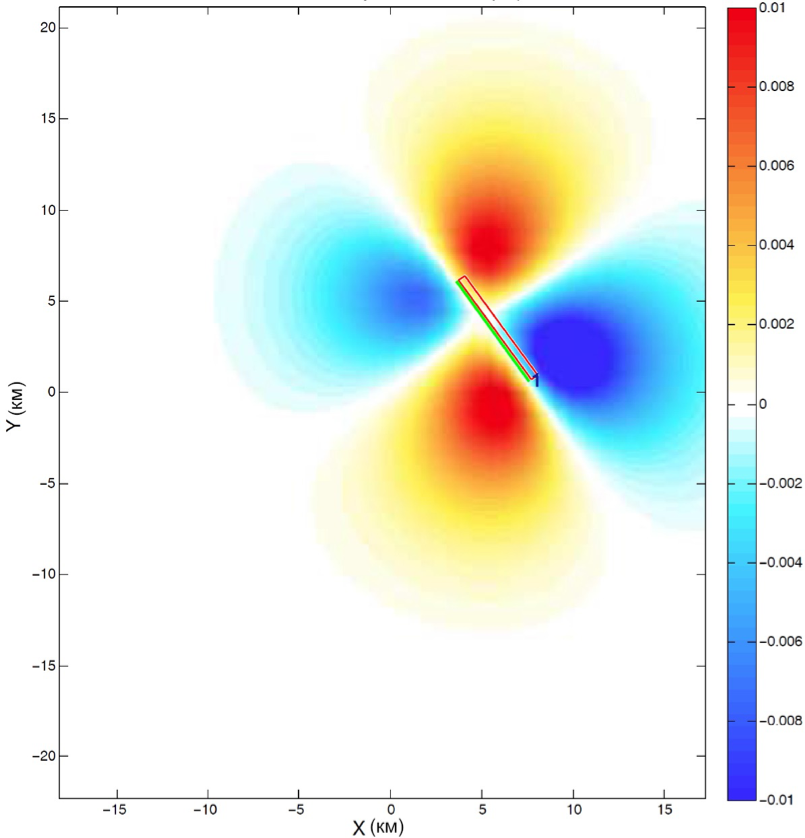

    Вертикальные косейсмические смещения земной поверхности. Прямоугольником показана проекция модельной плоскости сейсморазрыва на земной поверхности Вертикальные косейсмические смещения земной поверхности. Прямоугольником показана проекция модельной плоскости сейсморазрыва на земной поверхности

    В регионах с высоким уровнем сейсмической активности мониторинг сильных движений грунта комбинируется с существующими системами мониторинга за естественной сейсмичностью, либо данные локальной сейсмической сети сильных движений могут быть проанализированы с использованием информации о землетрясениях из международных сейсмологических агентств.

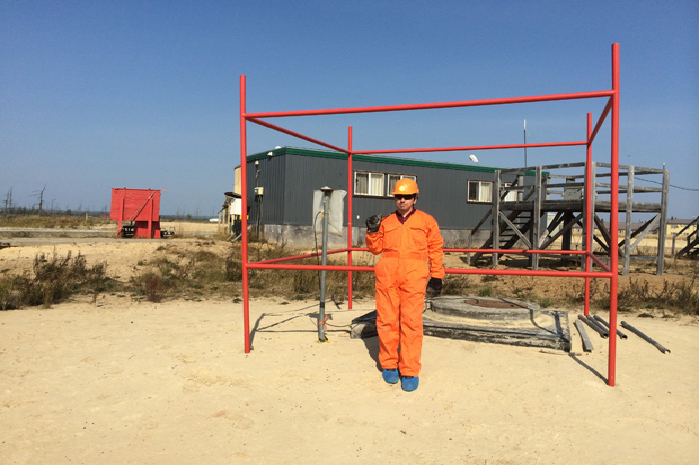

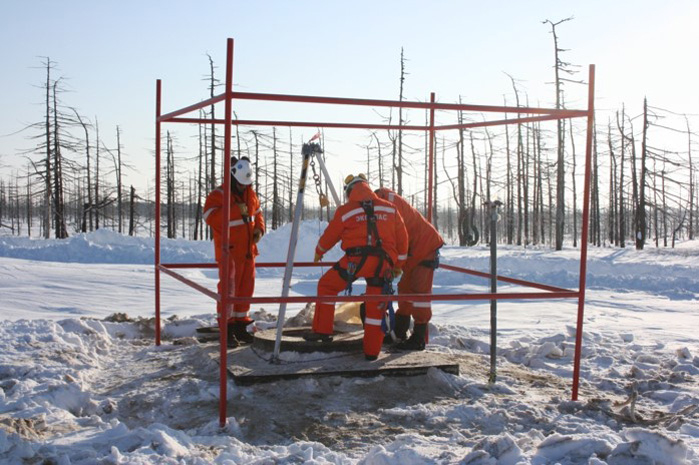

    Монтаж сейсмических станций сотрудниками ГЕОФИЗТЕХ
    Монтаж сейсмических станций сотрудниками ГЕОФИЗТЕХ
    Монтаж сейсмических станций сотрудниками ГЕОФИЗТЕХ

    Монтаж сейсмических станций сотрудниками ГЕОФИЗТЕХ

    Одна из важных задач настоящей услуги — мониторинг тектонических нарушений вблизи активных разломов.

    Мониторинг выполняется на пересечениях с активными разломами, имеющими высокую проектную амплитуду смещения. В общем случае зоны тектонических нарушений с проектной амплитудой смещения 1.0 м и более вызывают озабоченность в связи с тем, что возникающие при этом поверхностные трещины могут быть достаточно велики, чтобы вызвать деформацию магистральных объектов, требующую немедленного ремонта.

    Мониторинг тектонических нарушений является одним из компонентов сейсмического мониторинга и имеет своей целью определение параметров разрывов, возникающих на поверхности земли. Тектонические нарушения (разломы) классифицируются в зависимости от направления движения (смещения) по отношению к поверхности земли.

    Для выполнения расчётов косейсмических горизонтальных и вертикальных смещений земной поверхности при возникновении землетрясений требуется дополнительное развёртывание сети GPS приёмников, расположенных в непосредственной близости активных тектонических разломов.

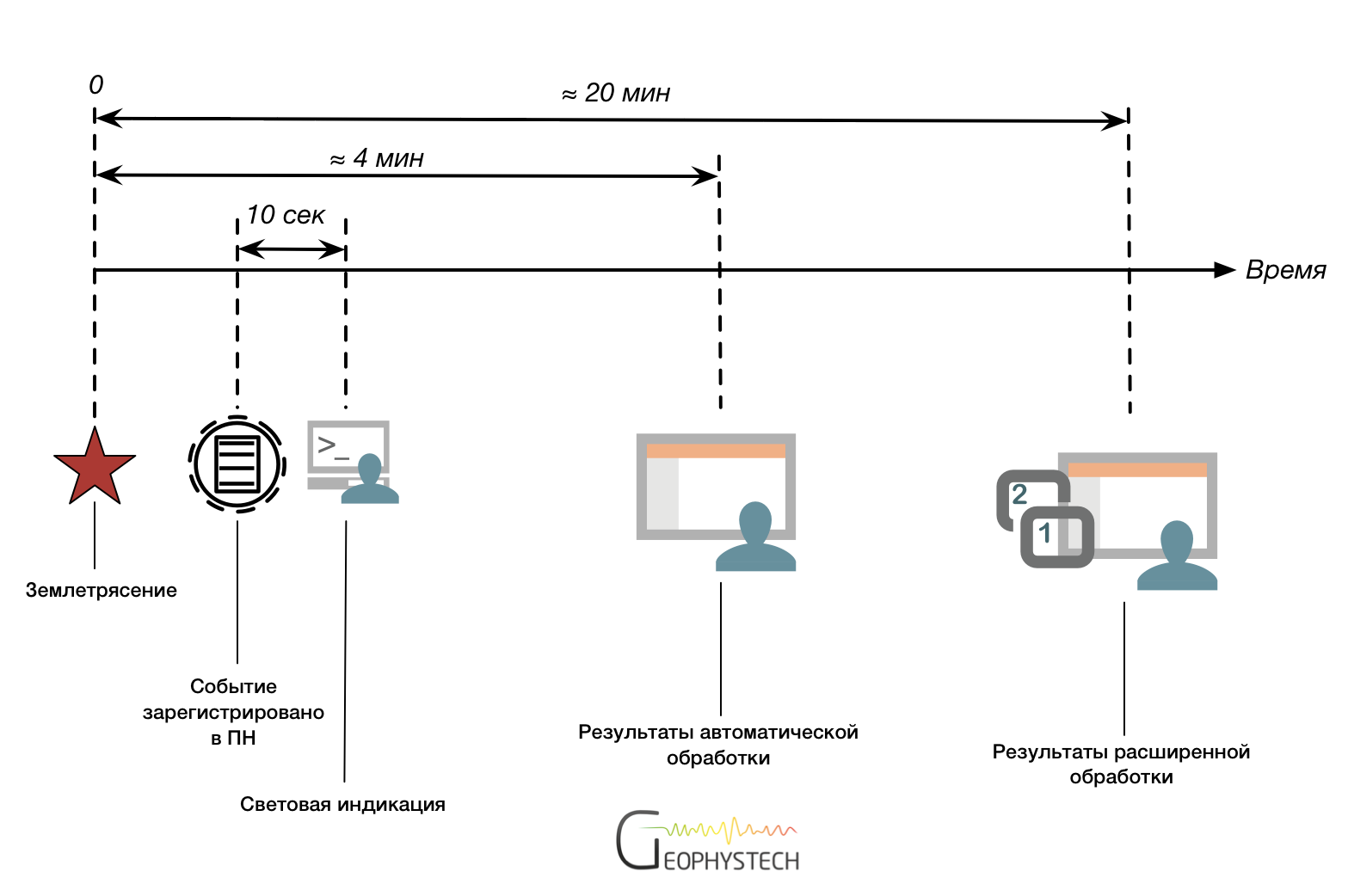

    Временные интервалы Временные интервалы

    Порядок информирования об опасных движениях грунта

    I Этап (время реакции от 10 до 40 сек). Зарегистрированные данные о движениях грунта в пункте наблюдения поступают в модуль автоматизированной системы, интегрированной с информационными системами эксплуатации промышленных объектов. Поток зарегистрированных данных непрерывно анализируется на предмет превышения пороговых амплитудных значений (триггеров) на каждом пункте наблюдения. В случае регистрации опасных движений грунта заказчику будет направлена следующая информация:

  • идентификатор пункта наблюдения;
  • точное время превышения порогового значения;
  • измеренные параметры PGA;
  • возможный уровень опасности.
  • Результаты обработки I этапа возможно интегрировать в центре эксплуатации промышленных объектов в виде светодиодных огней, когда при превышении опасного триггера в соответствующей точке на экране оператора зажигается цветовой код (например, красный свет).

    II Этап (время реакции от 3 до 6 минут). Информационная система на базе полного набора зарегистрированных данных, выполняет автоматическую обработку данных. В оперативном режиме будет доступна следующая информация:

  • измеренные параметры PGA;
  • координаты эпицентра;
  • глубина очага;
  • время в очаге;
  • магнитуда;
  • расстояние от эпицентра до ближайшего объекта Заказчика;
  • рассчитанные параметры PGA в виде излолиний интерактивной топографической карте аналогично технологии ShakeMap USGS;
  • рассчитанные с высокой точностью параметры PGA/PGV на топографической карте с цветовой маркировкой участков промышленных объектов на которые было оказано опасное влияние сейсмических проявлений;
  • рассчитанную интенсивность по шкале MSK64 до ближайших промышленных объектов;
  • оценка погрешности в расчётах.
  • III этап (время реакции от 10 до 40 минут). Зарегистрированная и обработанная информация в автоматическом режиме дополняется результатами постобработки с участием сейсмолога-аналитика, которые содержат:

  • механизм очага / тензор сейсмического момента для землетрясений с магнитудой М > 4.5;
  • расчет косейсмических горизонтальных и вертикальных смещений земной поверхности при возникновении сейсмических событий с магнитудой М > 5.0.
  • Наши преимущества

    1. Полный спектр работ: поставка и монтаж регистрирующего оборудования, полевые работы, развёртывание информационных систем, интеграция решения в проектную документацию.
    2. Непрерывная техническая поддержка сейсмологического оборудования и информационных систем.
    3. Уникальные технологические разработки компании в области моделирования сейсмических воздействий, аппаратного обеспечения, ИТ-систем - это сейсмический мониторинг международного уровня.
    4. Независимый подбор оборудования: услуга не привязана к конкретным аппаратным решениям, что обеспечивает гибкий подход к выбору регистрирующего и вычислительного оборудования.
    5. Высокая квалификация инженерного персонала, большой опыт выполнения непрерывного мониторинга в сейсмически активных регионах.
    6. Уникальная база знаний и научный персонал обеспечат лучший и точный результат при обработке зарегистрированной сейсмической информации.
    7. Подбор уникального сбалансированного решения под каждый проект.
    8. Минимальный срок внедрения. Запуск услуги в течение 20 дней.
    9. Прозрачный расчёт стоимости на каждом этапе внедрения услуги.

    Отправьте заявку по e-mail или свяжитесь с нами по телефону. Для задач вашего проекта в течение пяти рабочих дней будут подобраны оптимальные варианты решений с более детальным описанием и расчётом стоимости.
