Георадарные работы

Георадиолокация — неразрушающий метод исследования и контроля. Георадиолокационное (георадарное) обследование производится при помощи специального инструмента – георадара.

Принцип действия георадара основывается на радиолокации: излучении и фиксации отраженных электромагнитных импульсов. Импульс производится самим георадаром и при помощи излучателя направляется в изучаемую среду, после чего, отраженный от неоднородностей или границ, улавливается приемной антенной, также находящейся на приборе.

Средой может быть любой материал: грунт, бетон, кирпичная стена и пр. Среда может иметь неоднородную структуру, различные пустоты и вкрапления других материалов, что и отражает прибор. Для обнаружения объекта георадарным методом необходимо, чтобы объект заметно отличался от вмещающего грунта по электрическим характеристикам (по диэлектрической проницаемости или проводимости). В результате обследования получают непрерывный разрез той среды, в которой производится диагностика.

Область применения

Геофизические задачи:

картирование геологических структур, поиск геологических тел по их геометрии;

изучение опасных геологических процессов, определение зон повышенной трещиноватости, выявление зон тектонических нарушений, поверхностей скольжения оползневых тел, пустотных характеристик геологической среды при изучении карстово-суффозионных процессов;

определение геометрии и морфологии естественных и искусственных грунтов (применимо при геологическом картировании в комплексе с буровыми работами и инженерной геофизикой);

картирование уровня грунтовых вод;

изучение многолетнемезлых горных пород, определение мощности ледяного покрова;

исследование рек, водоемов, донных отложений.

Контроль инженерных конструкций в строительстве:

георадарное профилирование дорожных покрытий и взлетно-посадочных полос, полотна железных дорог и подрельсовых опор, мониторинг при строительстве;

определение мощности техногенных грунтов и мощности отсыпки (востребовано для контроля фактических объемов произведенных работ и поиска захороненных отходов);

контроль процесса выторфовки при строительстве на болотных системах;

контроль состояния фундаментов зданий и сооружений;

определение глубины забивки свай;

контроль железобетонных конструкций, поиск дефектов, пустот, трещин, подсчеты шага армирования, определение толщин и пр.;

определение мощности перекрытий, стен и иного конструктива;

оперативный контроль состояния гидротехнических сооружений.

Поисковые задачи:

определение местоположения и глубины залегания существующих подземных коммуникаций: подземных трубопроводов, кабелей, мест врезок коммуникаций;

обнаружение подвальных помещений, бомбоубежищ, подземных ходов и т.п.

поиск утечек продукта из трубопроводов, определение границ распространения нефтяных, углеводородных загрязнений, мест и границ захоронения отходов, %li обследование шламовых хранилищ (совместно с электроразведкой).

Археологические задачи:

обнаружение локальных и площадных археологических объектов.

Нормативная документация

ПНСТ 55-2015 предварительный национальный стандарт Российской Федерации «Коммуникации подземные. Определение местоположения и глубины залегания неразрушающими методами»;

МИ СМК 71.12.12 Инструкция по проведению работ в области геологии с применением георадара.

Проведение полевых работ

Этапы работ

Работы по проведению георадарного обследования проходят в 2 этапа:

I этап. Проведение полевых работ.

II этап. Обработка и анализ данных, построение разрезов, выявление границ и объектов, составление отчета.

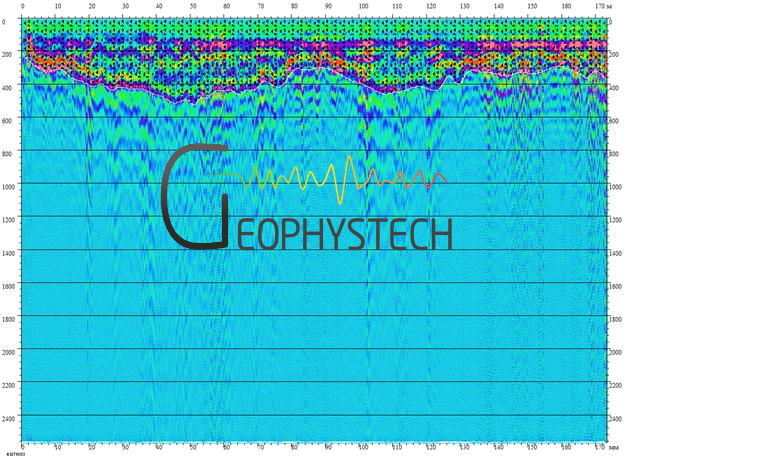

Полученный после обработки разрез

Компания Геофизтех выполняет комплекс работ по георадиолокационному (георадарному) обследованию. Объектом исследований может быть практически любая неметаллическая среда: грунт, дорожное полотно, стена и т.п. Из-за высокого поглощения радиоволн применение георадарного метода нецелесообразно в морской воде, сильнозасолённых и избыточно засолённых грунтах, во влажных и водонасыщенных глинистых грунтах, содержащих глинистые минералы с высокой проводимостью.

Глубинность исследований достигает 20 м, разрешение - до нескольких сантиметров. Особенностями метода является высокая скорость работы по профилю, высокая разрешающая способность метода, позволяющая четко выявлять границы раздела сред с разной диэлектрической проницаемостью.

Наши преимущества

Высокая квалификация и большой опыт инженерного и научного персонала являются залогом качества проводимых работ.
Современное оборудование и программное обеспечение способствуют увеличению производительности, повышению качества и сокращению сроков проведения работ.
Прозрачный расчёт стоимости проводимых работ.

Отправьте заявку по e-mail или свяжитесь с нами по телефону. Для задач вашего проекта в течение пяти рабочих дней будут подобраны оптимальные варианты решений с более детальным описанием и расчётом стоимости.
