Электроразведочные работы

Электроразведка предназначена для решения большого круга инженерно-геологических, гидрогеологических и специальных задач и объединяет группу методов разведочной геофизики, основанных на наблюдении и изучении особенностей распределения характеристик электромагнитных полей естественного или искусственного происхождения. Применение электроразведочных методов основано на различии грунтов по электрическим свойствам (удельное электрическое сопротивление, диэлектрическая проницаемость и др.)

Область применения

Геофизические задачи:

Геофизические исследования в рамках инженерно-геологических изысканий, связанных с проектированием, строительством и эксплуатацией различных сооружений с целью сейсмического микрорайонирования территории.

Решение задач, требующих изучения грунтовых условий на глубинах до 100 м.:

Электроразведка является ведущим методом комплекса геофизических работ и в зависимости от решаемых задач и инженерно-геологических условий может применяться либо самостоятельно, либо в сочетании с другими геофизическими и инженерно-геологическими методами.

Компания ГЕОФИЗТЕХ специализируется на проведении работ по электроразведке. Объектом исследований обычно является верхняя часть разреза (ВЧР), обладающая значительной неоднородностью, изменчивостью литологического состава, строения и физических свойств горных пород.

Этапы работ

Работы по проведению электроразведочных работ проходят в 2 этапа:

I этап. Проведение полевых работ.

II этап. Обработка данных с помощью специализированного программного обеспечения, построение геоэлектрических разрезов, составление отчета.

Проведение полевых работ Проведение полевых работ

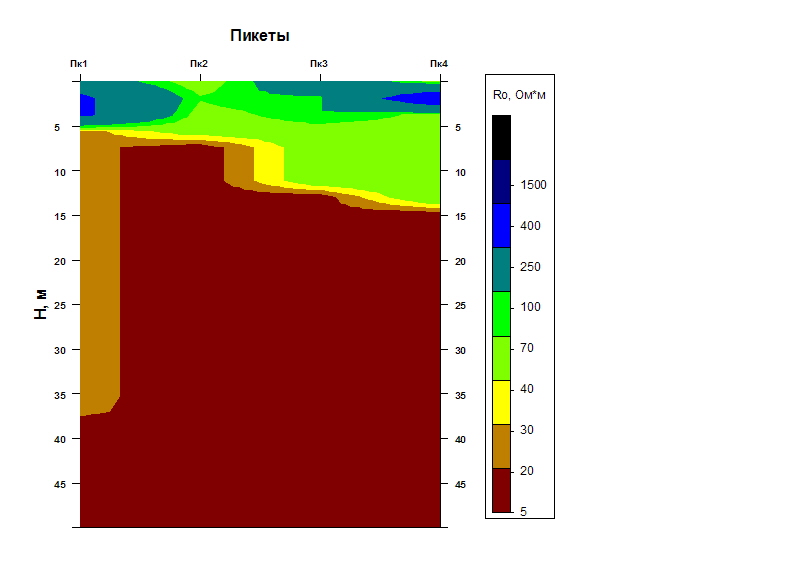

Полученный геоэлектрический разрез Полученный геоэлектрический разрез

В работе мы используем:

широкий спектр методов проведения электроразведочных работ и анализа данных (вертикальное электрозондирование (ВЭЗ) и все его модификации, электропрофилирование (ЭП), электротомография (ЭТ)), что позволяет получать 2D и 3D геоэлектрические разрезы;

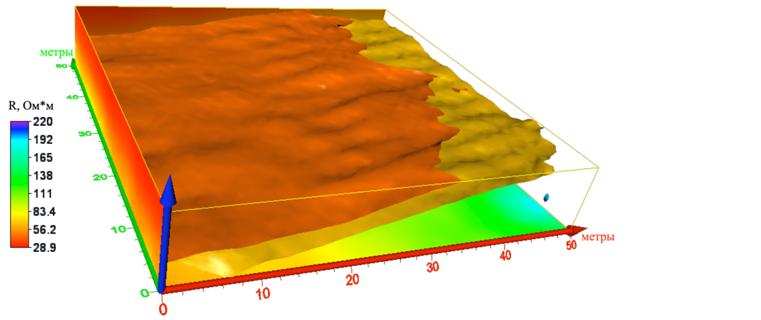

Пример 3-D модели грунтового основания, полученной с использованием электротомографии Пример 3-D модели грунтового основания, полученной с использованием электротомографии

современное оборудование и программное обеспечение для электроразведки, позволяющее оперативно выполнять работы по электротомографии (48-электродная разведочная аппаратура, глубинность исследований — до 100 м).

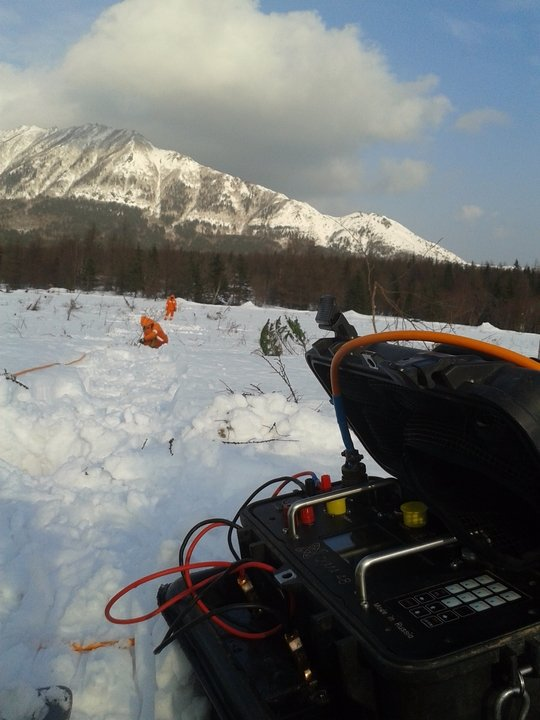

Используемое оборудование Используемое оборудование

Для уточнения строения грунтов по профилям сейсморазведочных работ (подтверждения уровня верхнего слоя крепкой породы) применяется электротомография. Результаты будут представлены в виде 2D-разрезов с уточнением и дополнением информации сейсмических работ информацией о пустотах, мерзлотных линзах и других неоднородностях. Профиля электроразведочных работ выбираются по линиям раскладки сейсмических кос на исследуемых участках (длина расстановки электродов 94 м, шаг между электродами 2 метра).

Полевые электроразведочные работы производятся с помощью электроразведочной аппаратуры:

Технические характеристики электроразведочного оборудования "Скала-48"
Общие параметры
Количество электродов 48
Внешнее питание 12 В
Внутренний аккумулятор 12 В, 7 Ач
Сенсорный экран 5″, 240 x 128
Внутренняя память до 2 Гб
Связь с ПК USB 2.0
Степень защиты корпуса с закрытой крышкой IP 67
Степень защиты корпуса с открытой крышкой IP 54
Рабочая температура от -20 до +40 °C
Габариты 420 x 340 x 230 мм
Вес 11 кг
Измеритель
Число измерительных каналов 1
Входное сопротивление 10 МОм
Ширина полосы пропускания 20 Гц
Диапазон измеряемых напряжений от ±0,1 мВ до ±250 В
Ослабление помех промышленной частоты 50, 60 ГЦ 65 дБ
Точность измерения напряжения 1 %
Разрядность АЦП 24 бита
Защита от перенапряжения до 1 кВ
Внутренний генератор
Рабочие частоты 3,33, 0,86, 0,78, 0,74, 0,69, 0,66, 0,60 Гц
Выходной ток 1 ÷ 2000 мА
Мощность максимальная 200 Вт
Точность измерения тока 1 %
Максимальное напряжение 500 В
Защита от короткого замыкания есть

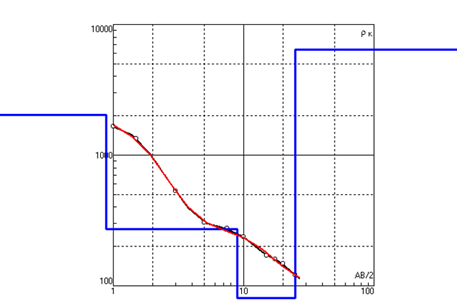

Примеры 1D разрезов удельного электрического сопротивления по данным вертикального электрического зондирования (ВЭЗ)
Примеры 1D разрезов удельного электрического сопротивления по данным вертикального электрического зондирования (ВЭЗ)

Примеры 1D разрезов удельного электрического сопротивления по данным вертикального электрического зондирования (ВЭЗ)

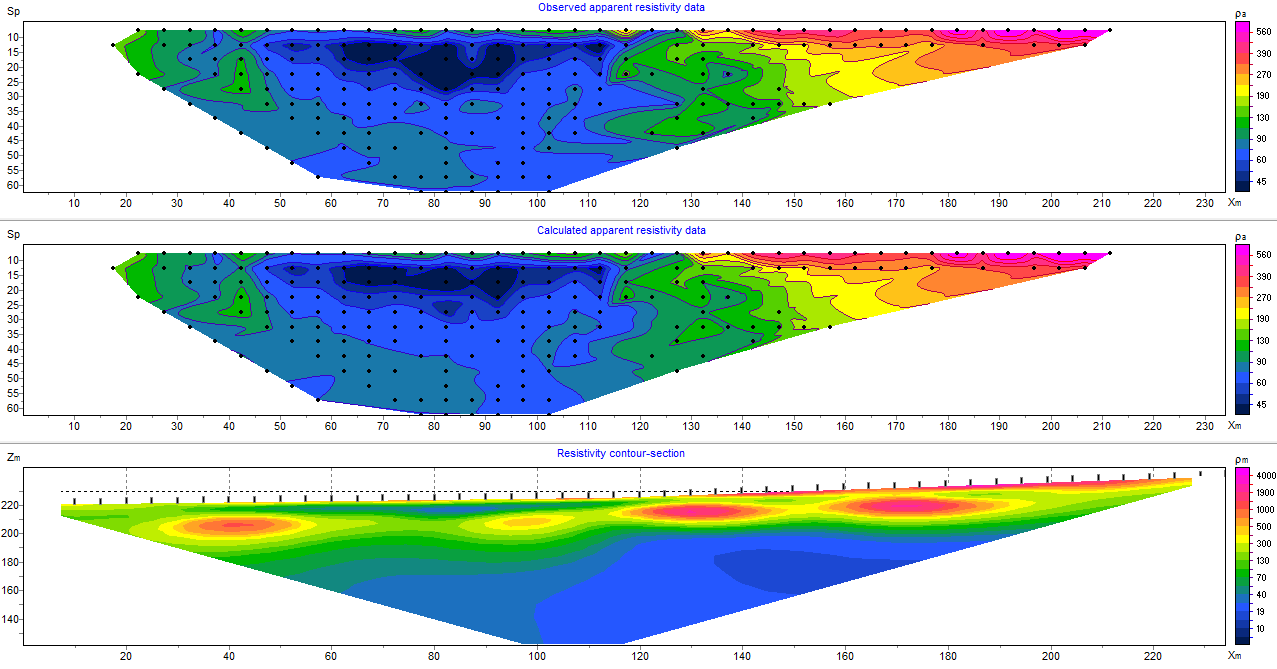

Пример 2D разрезов удельного сопротивления по данным электроразведочных работ в режиме электротомографии Пример 2D разрезов удельного сопротивления по данным электроразведочных работ в режиме электротомографии

Наши преимущества

  1. Высокая квалификация и большой опыт инженерного и научного персонала являются залогом качества проводимых работ.
  2. Современное оборудование и программное обеспечение способствуют увеличению производительности, повышению качества и сокращению сроков проведения работ.
  3. Прозрачный расчёт стоимости проводимых работ.

Отправьте заявку по e-mail или свяжитесь с нами по телефону. Для задач вашего проекта в течение пяти рабочих дней будут подобраны оптимальные варианты решений с более детальным описанием и расчётом стоимости.
